骨組織的退行性變、創傷、腫瘤、磨損是目前常見的骨科疾病，并嚴重影響患者生活質量，利用骨植入物對受損骨組織進行重建是治療骨科疾病最常規有效的手段[1]。隨著我國老齡化進程的加速以及肥胖率的增加，再加上政策扶持以及社會觀念轉變，中國骨科植入物市場尤其是硬組織植入物市場飛速發展。近年來，隨著“精確診療”概念的普及，臨床對骨科植入物提出了個性化的需求，骨科植入物要根據患者及使用場景實現外形尺寸以及內部結構的“量體裁衣”[2-3]。除了滿足個性化的需求外，為了使植入物具有良好的初期穩定性和遠期穩定性，常常需要在植入物表面構建骨小梁多孔結構，便于細胞的生長以及營養物質、代謝的運輸，從而有利于骨組織的長入[4-6]。上述需求導致傳統制造方法逐漸不能滿足骨科植入物的發展要求。

金屬增材制造技術的出現和發展為快速定制骨科植入物以及不同骨小梁多孔結構的精確成形提供了可能[7-9]。近年來，以電子束粉末床熔融技術(electron beam powder bed fusion, EB-PBF)和激光粉末床熔融技術(laser powder bed fusion, L-PBF)為代表的粉末床熔融技術(powder bed fusion,PBF)是應用最為廣泛的金屬增材制造技術[10-13]。該技術以電子束或激光束為能量源，根據零件的三維模型，基于離散-堆積的成形原理，逐點、逐線以及逐層熔化，最終實現金屬零件的快速、精準制造。PBF技術可以根據植入物使用場景的不同，通過調整模型和制造工藝參數，快速制造出不同孔形貌、不同桿筋直徑、不同孔徑以及不同孔隙率的骨小梁多孔結構，以滿足力學性能和骨長入特性的適配[14-16]。相對于L-PBF技術，EB-PBF技術在真空環境下成形，具有能量密度高、能量利用率高、成形效率快、成形應力低、零件潔凈度高等突出優點[17-18]，首個獲得歐盟、美國食品藥品監督管理局以及中國藥品監督管理局認證的增材制造骨科植入物就是采用該技術制備，該技術也是目前增材制造骨科植入物的主流制造技術。隨著人工關節、脊柱帶量采購政策的實施，具有批量化、低成本制造優勢的EB-PBF骨科植入物將迎來更加廣闊的應用前景，但同時也在制造成本、多孔結構設計和檢測方法等方面面臨著諸多挑戰。本文將主要介紹EB-PBF技術特點、EB-PBF設備發展現狀以及EB-PBF鈦合金、多孔鉭骨科植入材料的研究和應用進展，在此基礎上，對該領域的發展中面臨的問題進行總結，旨在推動EB-PBF骨科植入材料獲得更多的關注及應用，并為新一代植入材料的開發提供參考和指導。

1、EB-PBF技術特點

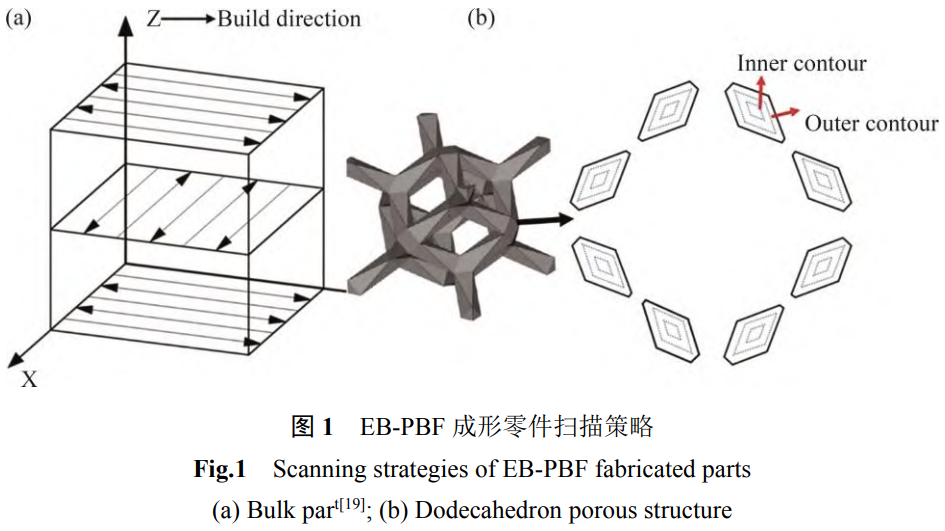

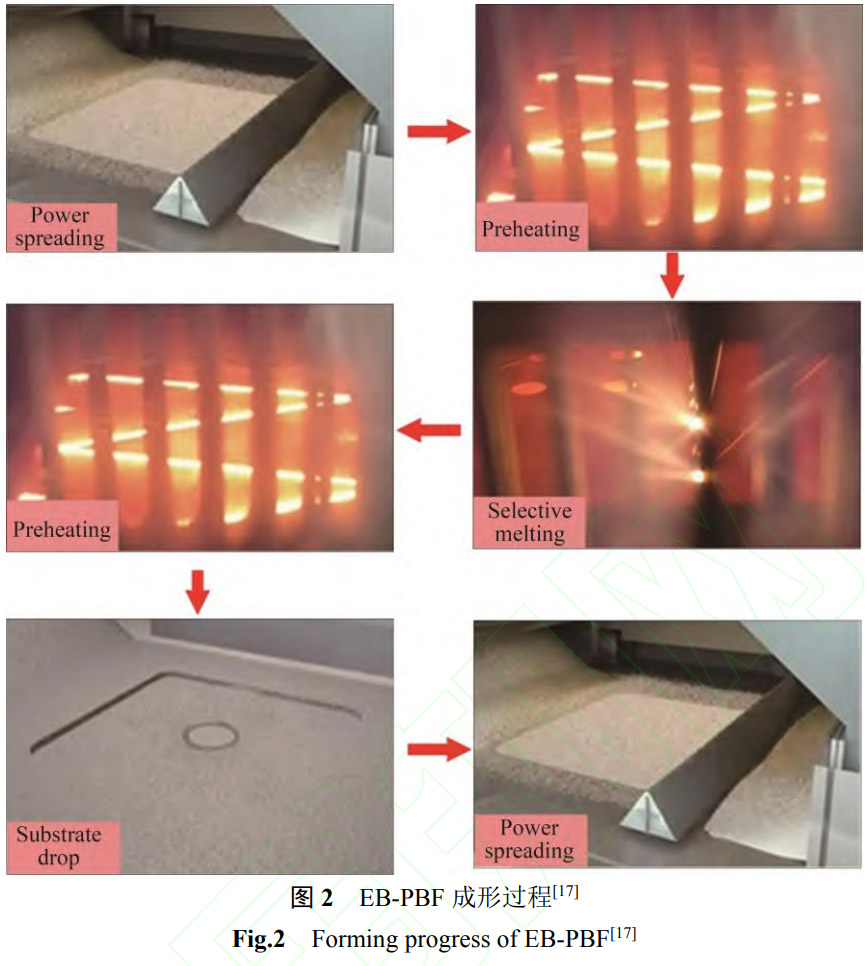

在EB-PBF實際成形前，首先需要將成形零件的三維數據模型沿高度方向按設定的層厚進行分層切片，獲得每層二維截面信息，隨后對二維截面信息進行掃描策略的設置。對于骨科植入物而言，致密部分和骨小梁多孔部分常采用不同的掃描策略。如圖1(a)所示，致密部分常采用填充熔化的方式成形每層截面，該階段電子束進行直線運動，具體為“蛇形掃描”的方式[19];對于骨小梁多孔部分而言，以點掃的方式對多孔桿筋的外輪廓和內輪廓進行熔化，輪廓線由間隔100μm的點組成。圖1(b)所示為菱形十二面體多孔結構的掃描策略。在成形過程中，首先會根據成形材料的不同，利用電子束將底板加熱至特定的溫度，隨后如圖2所示，進行層層鋪粉、粉床前預熱、選區熔化、粉床后預熱、底板下降，直至整個零件打印完成[17]。最后，將植入物毛坯取出，對多孔結構中未熔化的粉末進行清粉以及去除植入物的支撐，若植入物是純多孔結構(如關節墊塊)，進行清洗、滅菌、包裝后即可發往醫院，若植入物包含實體結構(如髖臼杯)，則需要對實體結構進行機加、拋光等后處理，再進行清洗、滅菌、包裝。

由于能量源不同，EB-PBF與L-PBF相比具有如下特點:1)能量利用率高、功率大。各種金屬材料對電子束有著穩定的高能量吸收率，對激光的能量吸收率則要低于電子束，并且與波長相關[20]。此外，市面上常用EB-PBF設備所用電子槍的功率為3~6kW，而常用L-PBF設備所用激光器的功率<1kW[21]。較高的能量利用率以及較大的單槍功率，使得EB-PBF成形過程中熔池較大、較深，電子束可以快速熔化粒徑較粗的粉末，其常用的粉末粒徑范圍是45~105μm或45~150μm,大于L-PBF的15~45μm[22]。因此，EB-PBF成形過程中的層厚常設置在50μm、70μm甚至90μm，L-PBF層厚則多設置在20~30μm，這使得EB-PBF成形零件的速度要高于L-PBF技術。2)掃描速度快。由于使用磁場偏轉，電子束的掃描速度最高可達8000 m/s，遠高于使用機械振鏡偏轉的激光束，這使得EB-PBF成形過程中單層的熔化效率要高于L-PBF技術。3)成形應力低。基于較高的能量利用率、較大的功率以及大的掃描速度，在EB-PBF過程中，電子束可以實現對粉末床的快速預熱，粉床最高預熱溫度可達1100℃，而L-PBF技術無法對粉床進行預熱。首先，粉床的預熱可以有效釋放零件中的殘余應力，成形零件無需進行熱處理。其次，較低的殘余應力導致EB-PBF成形過程中零件具有較低的變形傾向，在成形復雜結構零件時，只需要對零件添加防止移動的簡單支撐，成形后手動去除支撐即可，而L-PBF需要添加強度較高的支撐，成形后需要通過線切割去除支撐。最后，粉床的預熱可以使粉末具有一定的支撐作用，這有助于粉床上直接添加支撐，進而實現零件的疊層打印。4)真空環境成形。EB-PBF是在高真空下進行，這可以最大限度避免雜質元素的污染，適合活性材料及對氧敏感材料的成形。此外，真空環境下成形使得粉末單爐次使用的氧增量較低，有利于粉末的多次循環使用，降低零件制造過程中的原料成本。

然而，EB-PBF技術在加工骨科金屬植入物也存在一些劣勢。相對于激光光斑，電子束的光斑較大，加之使用的粉末較粗，使得EB-PBF的成形精度要低于L-PBF技術。此外，由于預熱的存在，在EB-PBF成形多孔金屬過程中，部分粉末會預燒結在桿筋上，給后續粉末去除帶來困難。

2、EB-PBF設備的發展現狀

相對于L-PBF，國內外從事EB-PBF技術和裝備開發的單位較少。電子槍是EB-PBF設備的核心，不僅要具備大面積預熱和精細掃描熔化的功能，還要兼顧長時間穩定運行的能力，直接決定著設備的成形尺寸、制造精度以及成形零件的質量及成形效率。與L-PBF設備的激光器不同，目前國內外尚無專用電子槍的商業化產品，各EB-PBF設備制造商在研制設備之前必須首先研發出專用電子槍。以W為陰極的直熱式電子槍是第一代商業化EB-PBF設備使用的電子槍，具有成本低、性能穩定等優勢，但在大功率下存在壽命短(<100h)、束斑直徑大(200~300μm)等缺點。為了解決該問題，相關企業又推出了以單晶lab6為陰極的第二代直熱式電子槍。相對于w陰極，lab6陰極具有壽命長(>500h)、功率大(6 kW)、束斑直徑小(140μm)等優點，但該材質的陰極成本高，單根售價在1萬~1.5萬元之間，加之LaB6陰極易污染，對真空度要求較高，這也加大了電子槍的使用和維護成本。為了規避直熱式電子槍的問題，我國西安賽隆增材技術股份有限公司采用間熱式陰極原理，研發出了大功率、高精度、長壽命的低成本間熱式電子槍。該間熱式電子槍功率可達6kW，可快速將款幅面粉床預熱至1 100℃并大幅提高打印效率。電子槍整體陰極組件使用壽命在400h以上，與直熱式LaB6陰極的實際使用時間接近，滿足大尺寸零件或長時間堆疊打印的制造需求。通過改變陰極的截面特性，使得高功率下的束斑直徑可控，可實現寬幅域下束斑直徑<100μm的精確掃描，滿足零件高精度的制造需求。電子槍陰極與輔助陰極均采用W材質，耐造性好，成本不足直熱式LaB6陰極的30%，滿足零件低成本的制造需求。3種電子槍的優缺點如表1所列。

基于EB-PBF專用電子槍技術的發展，瑞典Arcam公司(現被美國GE公司收購)于2003年推出了世界上第一臺商業化EB-PBF裝備，針對不同的應用場景,該公司陸續推出了搭載直熱式W陰極的A2X型設備以及搭載直熱式LaB6陰極的Q10 Plus、Q20 Plus、SpectraL以及SpectraH型設備。西北有色金屬研究院以及清華大學是國內最先從事EB-PBF技術和裝備研發的單位，依托相關研究成果，西北有色金屬研究院通過成果轉化，成立西安賽隆增材技術股份有限公司，該公司推出了國內第一臺商業化EB-PBF設備，并開發出多個型號搭載間熱式W陰極的EB-PBF設備。清華大學則轉化出天津清研智束科技有限公司,該公司現擁有4個型號的EB-PBF設備。此外，瑞典Freemelt公司、英國 Wayland Additive公司、日本JEOL公司、日本Tada Electric公司、德國Probeam公司、德國ALD公司也先后推出了EB-PBF設備[23],如表2所列。

表1 EB-PBF設備專用電子槍參數對比

Table 1 Parameter comparison of dedicated electron guns for EB-PBF equipment

表2 EB-PBF設備生產廠商及設備型號[23]

Table 2 Manufacturers and equipment models of EB-PBF devices[23]

3、EB-PBF鈦合金骨科植入物的應用進展

作為骨科植入物使用范圍最廣、用量最大的金屬材料，Ti-6Al-4V合金具有密度低、比強度高、耐蝕性能好、生物相容性好等特點[24]。

3.1 EB-PBF鈦合金的組織及力學性能

對于骨科植入材料而言，嚴格控制內部缺陷十分重要，缺陷會嚴重影響植入物的力學性能，給初期及遠期使用帶來風險，其中不合適的工藝參數及粉末內部缺陷是造成植入物內部缺陷的主要原因。GALARRAGA等[25]發現EB-PBF技術成形的Ti-6Al-4V合金存在的主要缺陷為孔隙，孔隙主要分平行于掃描層方向的不規則形狀孔隙(見圖3(a))和球形孔(見圖3(b))。不規則孔往往出現于未熔顆粒附近，當能量密度不足時合金中存在未熔顆粒，伴隨著不規則孔隙的產生;球形孔則是氣霧化粉末內部氣體在成形過程中來不及溢出形成的。在Ti-6Al-4V合金的熔化過程中，熔化電流以及掃描速度是決定成形過程中能量密度的關鍵，隨著熔化電流的增加以及掃描速度的減小，能量密度不斷增加[26-27]。BAUEREISSB等[28]發現隨著能量密度的增加，熔池流動力增大，EB-PBF Ti-6Al-4V合金熔合缺陷減小，致密度提高，試樣表面的孔洞和塊體中的不規則孔隙消失。然而，能量密度也不是越大越好，較大的能量密度會使得Ti-6Al-4V合金晶粒粗大，并且會導致植入物出現翹曲、鼓包等變形。

EB-PBF成形Ti-6Al-4V的顯微組織如圖4所示，沉積態的典型組織為沿建造方向貫穿多個粉層厚度的柱狀原始β晶粒形貌。在合金頂層，有大量針狀馬氏體α'組織，同時觀察到塊狀相(αm)[29]。EB-PBF成形過程中無擴散馬氏體相變(β→α')、短程擴散塊狀相變(β→αm)以及長程擴散型相變(β→α+β)均可發生。當Ti-6Al-4V合金粉末熔化后，微觀組織演變過程為L→β→α'+α+β→β→α'+α+α+β。當熔化成形當前粉層時，馬氏體相變首先發生。在隨后層的成形過程中，馬氏體組織受循環熱處理而重新進入β相區，隨后經長程擴散型相變(包括馬氏體分解)轉變為α+β組成的經典網籃組織或魏氏組織，或短程擴散相變轉變為塊狀組織。EB-PBF工藝參數顯著影響著鈦合金的組織，EVERHART等[30]發現，掃描線長度會對鈦合金組織造成影響，隨掃描長度增加，α+β板條寬度減小。GUO等[3]發現，隨著熔化電流的增大以及掃描速度的減小，EB-PBF鈦合金中的針狀α'相晶粒尺寸變大。葛文君等[31]發現，隨能量密度增加，位于試樣頂部的馬氏體區域由7~8個層厚增加到了22~25個層厚。

表3所列為EB-PBF技術成形Ti-6Al-4V合金的拉伸性能[32-35]。可以看出，EB-PBF Ti-6Al-4V合金的拉伸性能達到了YY/T0117.1一2024標準的要求，但是受內部缺陷、組織及氧含量等因素的影響，Ti-6Al-4V合金的拉伸性能分散性較大。由于柱狀晶的存在，EB-PBF鈦合金的拉伸性能呈現出各向異性[36-37],即沿豎直方向的抗拉強度要高于沿水平方向的抗拉強度，伸長率則低于水平方向。基于工藝參數對缺陷、晶粒尺寸的影響規律，其也進一步影響著Ti-6Al-4V合金的力學性能。當能量密度較低時，Ti-6Al-4V合金致密度較低，此時殘余孔隙主導合金的力學性能，在應力的作用下，容易引起應力集中及參與孔隙橋接，導致合金過早斷裂;當能量密度適當時，Ti-6Al-4V合金的致密度>99%，合金力學性能的主要影響因素由殘余孔隙轉變為晶粒尺寸、位錯亞結構等;能量密度過高時，合金晶粒尺寸變大，導致強度降低，伸長率增大。

表3 EB-PBF Ti-6Al-4V合金的拉伸性能

Table 3 Tensile properties of Ti-6Al-4V alloy fabricated by EB-PBF

3.2 EB-PBF多孔鈦合金的力學性能

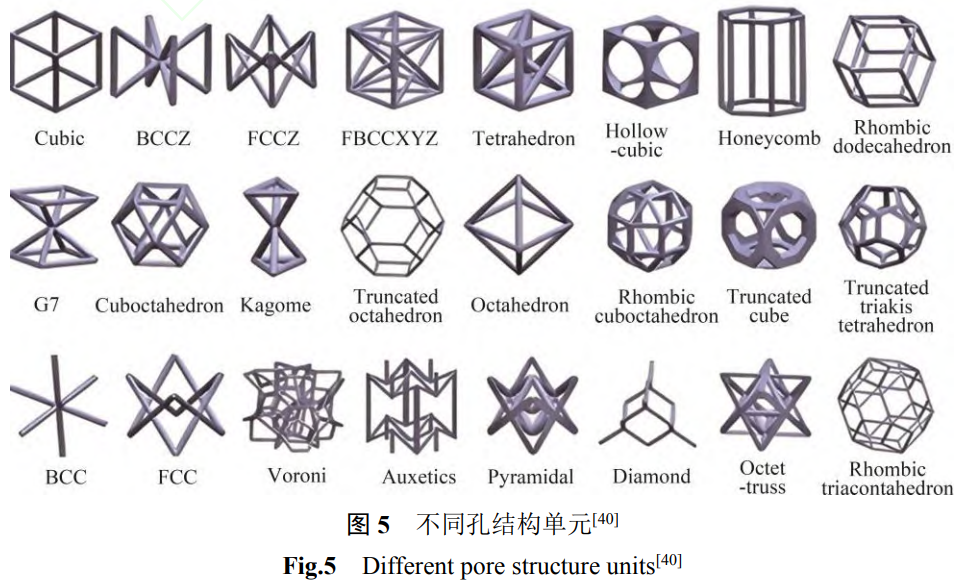

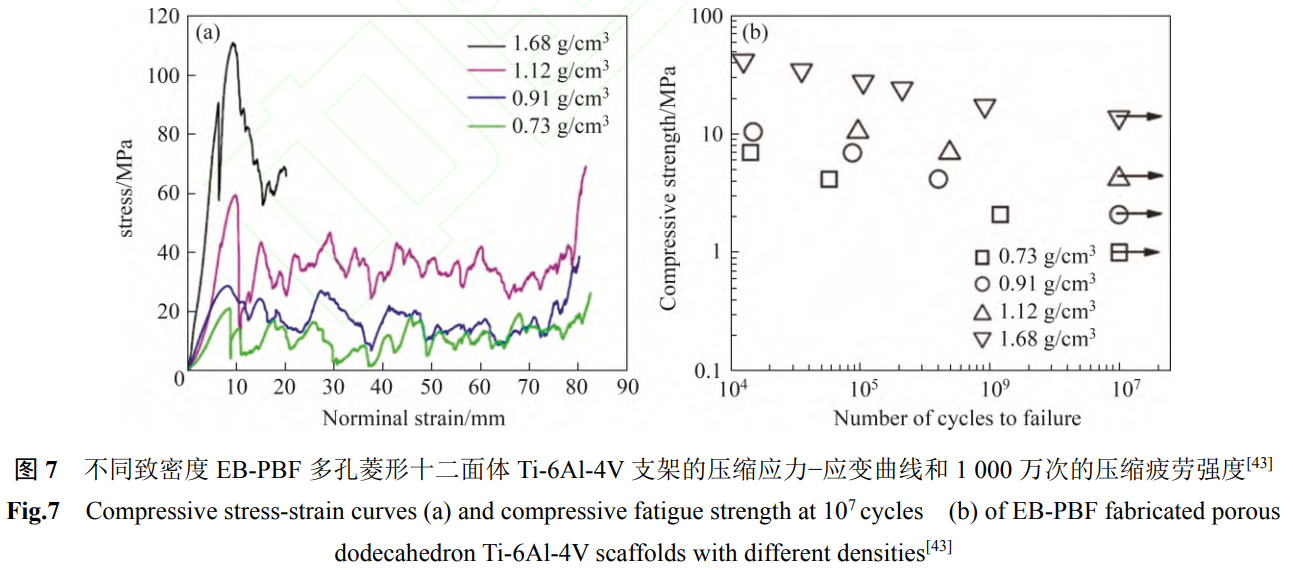

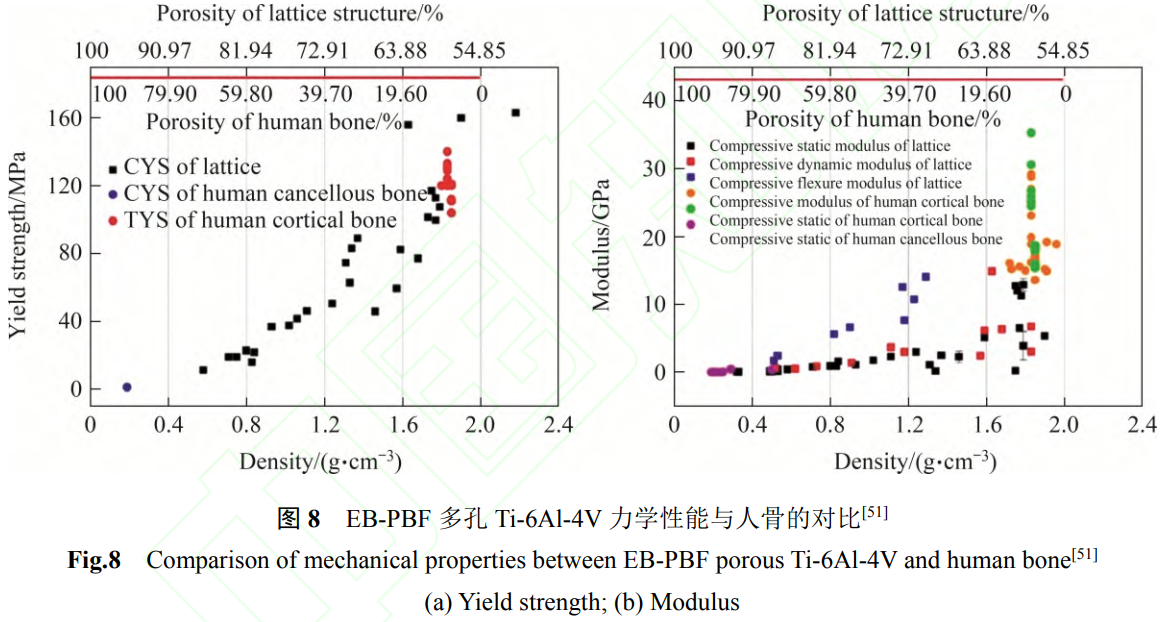

借助于增材制造自由設計的特點,參照人骨的孔結構參數設計出的多孔鈦合金支架一直是近年來的研究熱點。除了避免“應力屏蔽”、有利于細胞生長和骨組織長入外,多孔結構還使得植入物表面具有較高的摩擦因數,保證了假體植入后的初期穩定性[38-39], EB-PBF技術使用的粉末的粒度大于L-PBF使用的粉末,成形過程中的“臺階”效應更加明顯,這會進一步增大桿筋的表面粗糙度。圖5所示為 EB-PBF技術可成形的常見孔結構單元,其快速掃描、低成形應力的特點使其在成形骨小梁結構時不受結構的限制[40]。常見多孔結構的壓縮應力-應變曲線如圖6所示[41-42]。EB-PBF多孔鈦合金的壓縮應力-應變曲線可分為3個階段,即線性階段、應力平臺階段以及致密階段。在線性階段,多孔鈦合金支架的應力-應變曲線為一條直線,該階段多孔支架的彈性模量與直線的斜率密切相關,多孔支架的桿筋發生壓縮彎曲或壓縮拉伸;在應力平臺階段,不斷發生桿筋的屈服變形、彎曲變形和斷裂,部分結構還出現單元胞的坍塌現象,應力-應變曲線上表現為曲線的不斷波動,在該階段多孔支架已失效;在致密階段,鈦合金支架不斷被壓實,應力-應變曲線不斷上升。圖7為不同密度的菱形十二面體 Ti-6Al-4V支架的壓縮應力-應變曲線和 1000萬次循環周期對應的壓縮疲勞強度[43]。在孔結構相同時,多孔 Ti-6Al-4V支架的力學性能與密度的指數式呈線性關系,具體符合 Gibson-Ashby公式[44]:

式中:σ代表多孔支架的強度,σ0代表致密材料的強度,ρ代表多孔支架的密度,ρ0代表致密材料的密度,C代表比例常數,n是指數。 n的理想值為1.5,但實際會偏大,這是由于 Ti-6Al-4V桿筋中存在成形缺陷,多孔支架實際強度低于理論值所致。

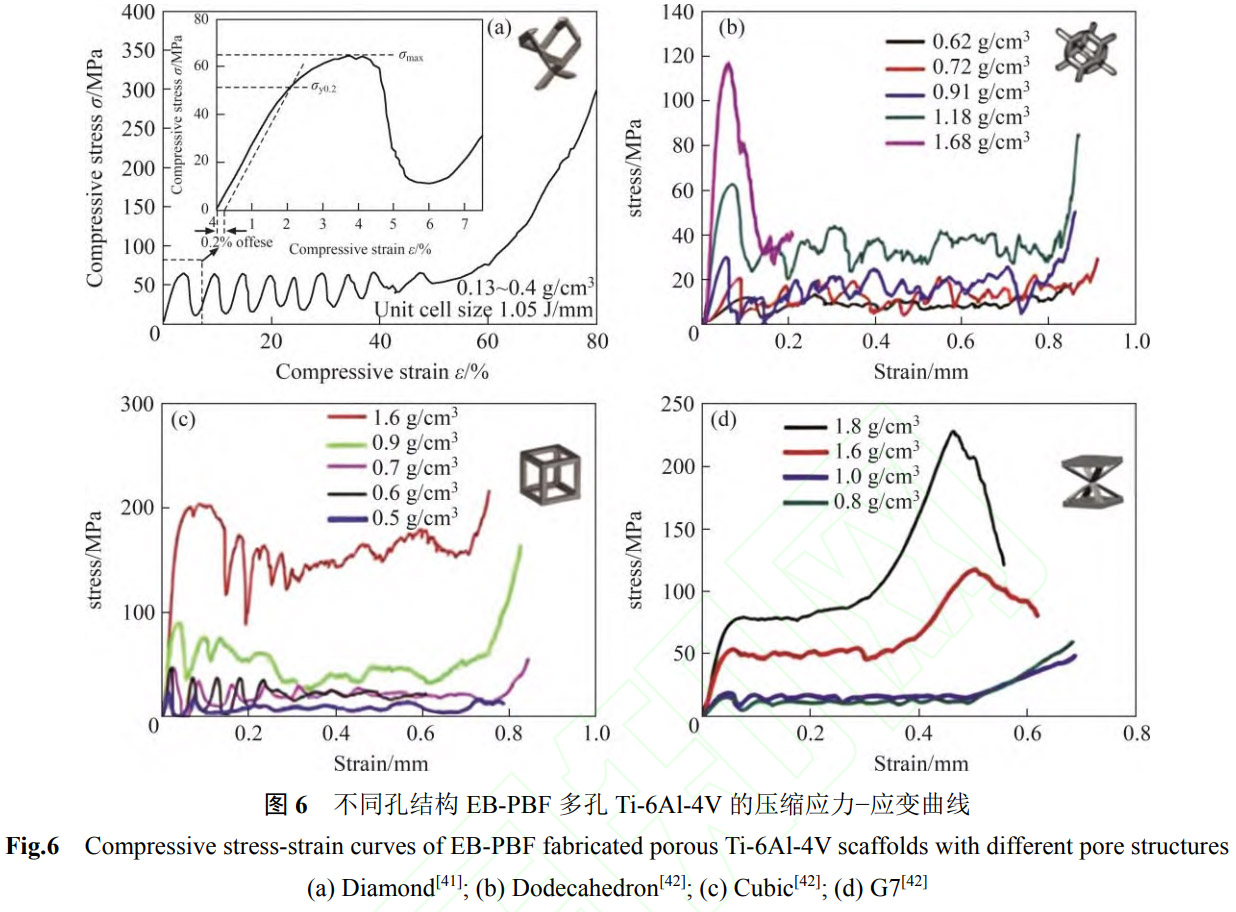

表4總結了不同孔結構EB-PBF多孔Ti-6Al-4V的力學性能[41-42,45-50]。可以看到，不同孔結構多孔Ti-6Al-4V支架的力學性能相差較大，一方面與孔結構參數相關，另一方面與所用粉末的氧含量也密切相關。圖8所示為EB-PBF多孔Ti-6Al-4V與人骨屈服強度和模量的對比[51]，結合表4以及其他關于人骨力學性能的報導[52]，通過孔隙率和孔形貌的調節，可以使EB-PBF多孔Ti-6Al-4V支架的模量與人體松質骨的模量相當，但遠低于人體皮質骨，這表明EB-PBF多孔Ti-6Al-4V作為骨植入材料是滿足要求的，當與實體相結合時，制作的關節假體的力學性能可以作為承力部件進行使用。

表4不同孔結構多孔Ti-6Al-4V支架的力學性能

Table 4 Mechanical properties of porous Ti-6Al-4V scaffolds fabricated by EB-PBF

3.3 EB-PBF鈦合金骨科植入物的應用

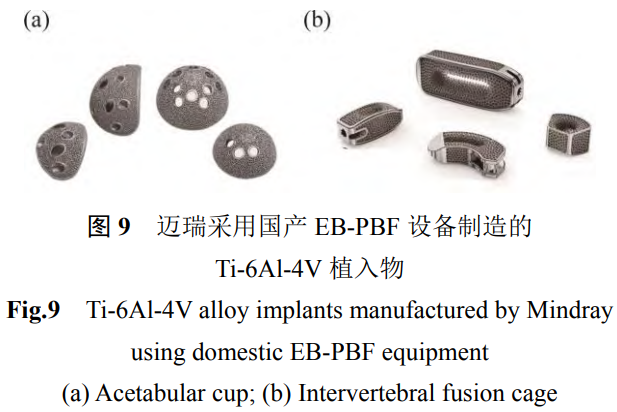

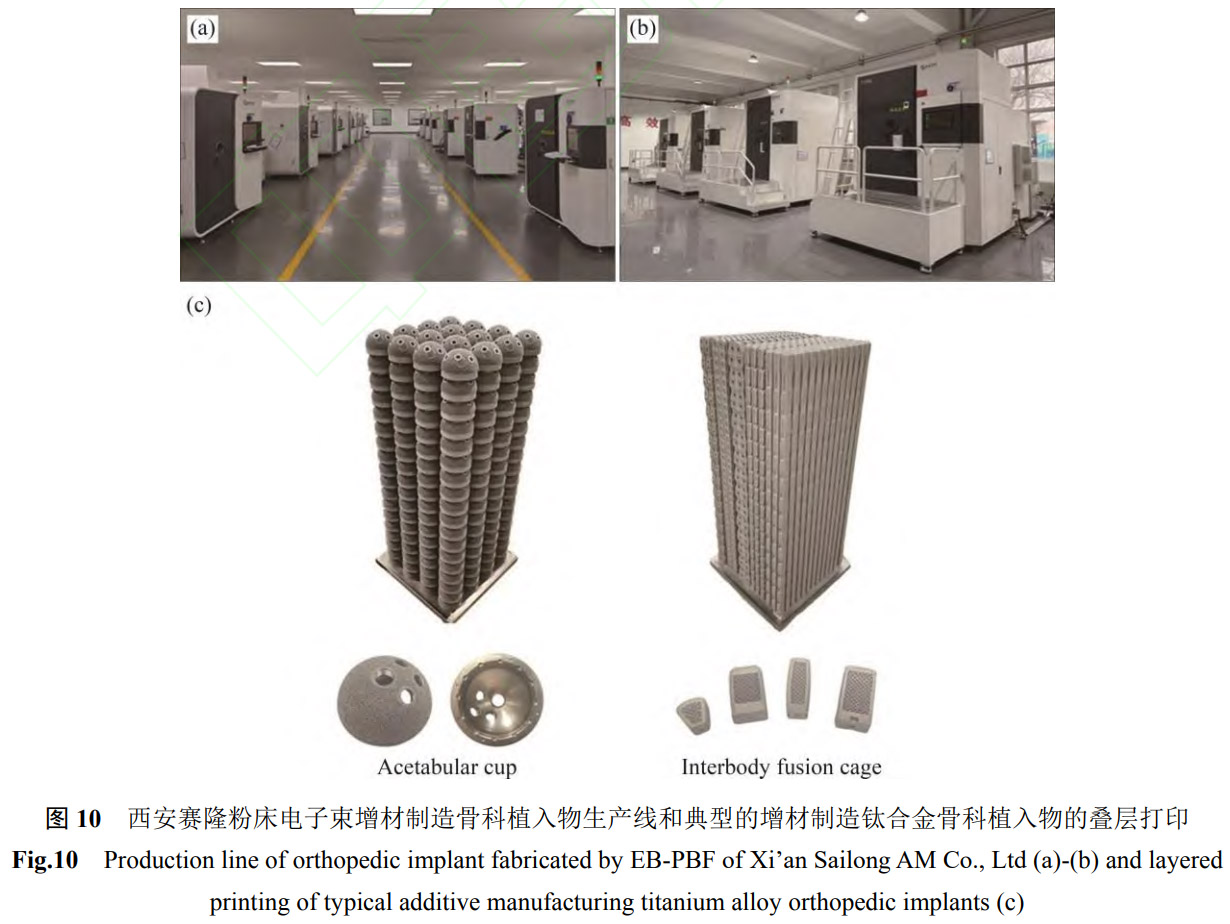

我國在EB-PBF鈦合金骨科植入物的應用方面與國外基本保持同步。表5所列為截止2024年12月已獲得國家藥品監督管理局(national medical products administration, NMPA)認證的增材制造骨科植入物。從表中可以看出，已有7家公司的27個EB-PBF鈦合金骨科植入物獲批上市，產品包括髖臼杯、椎間融合器、人工椎體、關節墊塊等，產品采用的原料、設備、工藝也從之前的依賴進口到目前的國產化替代。2023年8月，西安賽隆增材技術股份有限公司助力邁瑞骨科“髖臼杯系統”通過NMPA審批(圖9(a))，這是我國首個采用國產EB-PBF設備、原料及工藝取得三類醫療器械注冊證的骨科植入產品。隨后，西安賽隆增材技術股份有限公司先后助力邁瑞骨科采用EB-PBF技術制造的“椎間融合器”(圖9(b))、“自穩型融合器”、“人工椎體”獲得三類醫療器械注冊證。隨著EB-PBF設備和技術的不斷成熟，加上國內無臨床同品種比對取證政策的實施，基于骨小梁結構較好的臨床應用效果，越來越多的醫療器械公司開始啟動EB-PBF鈦合金骨科植入物注冊取證。EB-PBF技術擁有L-PBF技術不具備的疊層打印以及真空環境下粉末氧增量小、粉末可循環使用次數多的優勢,這使得該技術在生產骨科植入物時生產效率高、生產成本低,有利于推動EB-PBF鈦合金植入物批量的商業化應用。我國西安賽隆增材技術股份有限公司近年來瞄準EB-PBF骨科植入物的應用場景，利用自主知識產權的EB-PBF設備，建立起了年產能10萬件的EB-PBF鈦合金骨科植入物生產線，如圖10(a)和(b)所示。2024年7月至2025年6月，該公司累計為10余家醫療器械公司生產了近2萬件增材制造鈦合金骨科植入物毛坯件，包括髖臼杯、椎間融合器、膝關節墊塊、髖關節墊塊、人工椎體等，圖10(c)所示為其T200設備疊層打印的髖臼杯和椎間融合器，這顯示著EB-PBF鈦合金骨科植入物的商業化應用正向批量化逐步邁進。

表5 截止2024年12月已獲得NMPA認證的增材制造骨科植入物

Table 5 Orthopedic implants fabricated by additive manufacturing certified by NMPA as of December 2024

4、EB-PBF多孔鉭骨科植入物的研發進展

多孔鉭具有優異的生物相容性、耐腐蝕性、骨傳導性、骨誘導性和良好的力學性能，增材制造多孔鉭是醫學界和工程界近年來關注的熱點[6,53-54]。

4.1 EB-PBF鉭的組織及力學性能

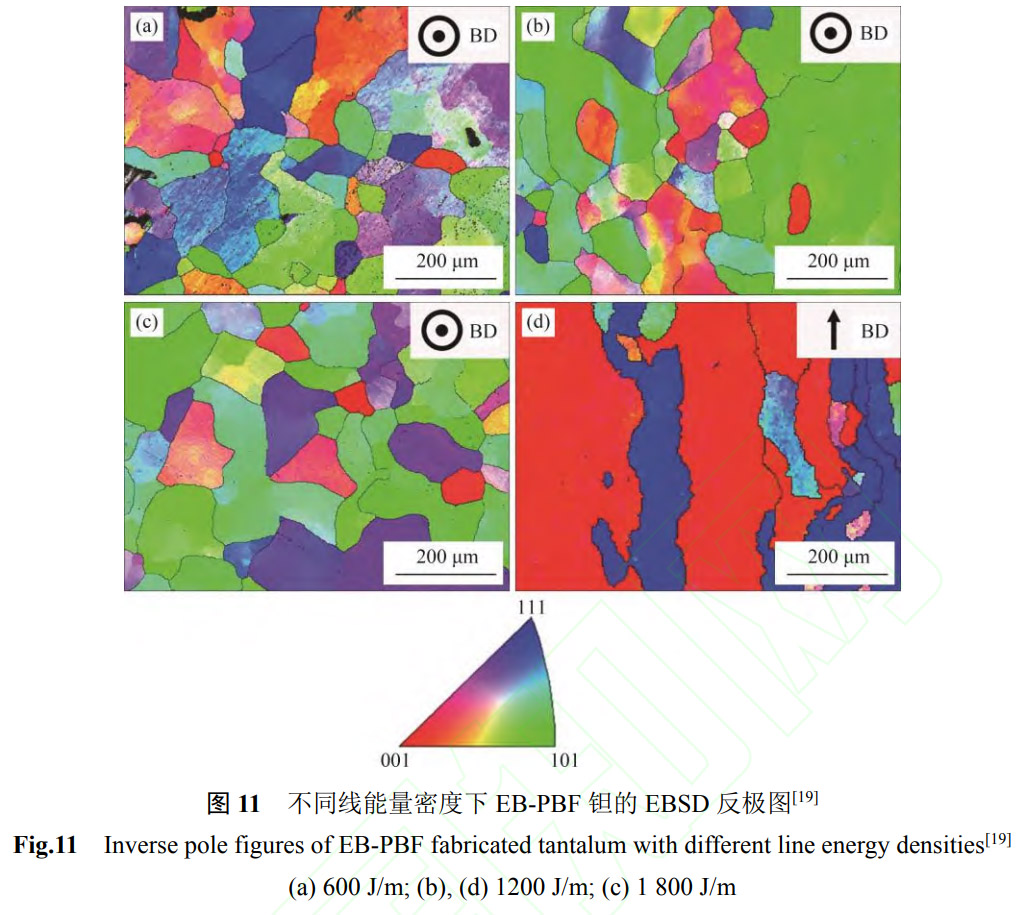

圖11所示為EB-PBF鉭的反極圖[19]。可以看出，與EB-PBF鈦合金類似，沿成形方向外延生長的柱狀晶也普遍存在于金屬鉭中。隨著線能量密度的增加，鉭的內部缺陷逐步減少，且晶粒尺寸逐步增大。與L-PBF技術制備的鉭相比[55-56]，EB-PBF的柱狀晶也普遍存在于金屬鉭中。隨著線能量密度由于前預熱和后預熱的存在，成形鉭過程中粉床溫度一直在700℃以上，降低了溫度梯度，使得鉭粉熔化后的冷卻速度低于L-PBF。圖12所示為不同由于前預熱和后預熱的存在，成形鉭過程中粉床溫度一直在700℃以上，降低了溫度梯度，使得鉭粉熔化后的冷卻速度低于L-PBF。圖12所示為不同的線能量密度下，EB-PBF鉭的拉伸應力-應變曲線和拉伸性能[19]。當線能量密度為1 200 J/m時，EB-PBF鉭具有最優的拉伸性能，拉伸屈服強度達到331MPa，伸長率達到31.1%。在粉末氧含量差異不大的前提下，相對于L-PBF技術，EB-PBF鉭的強度較低，伸長率較高，這也是基于EB-PBF鉭較大的晶粒尺寸，使得晶界數量減少，位錯可動距離長，從而獲得較高的伸長率[57]。

4.2 EB-PBF多孔鉭的力學性能

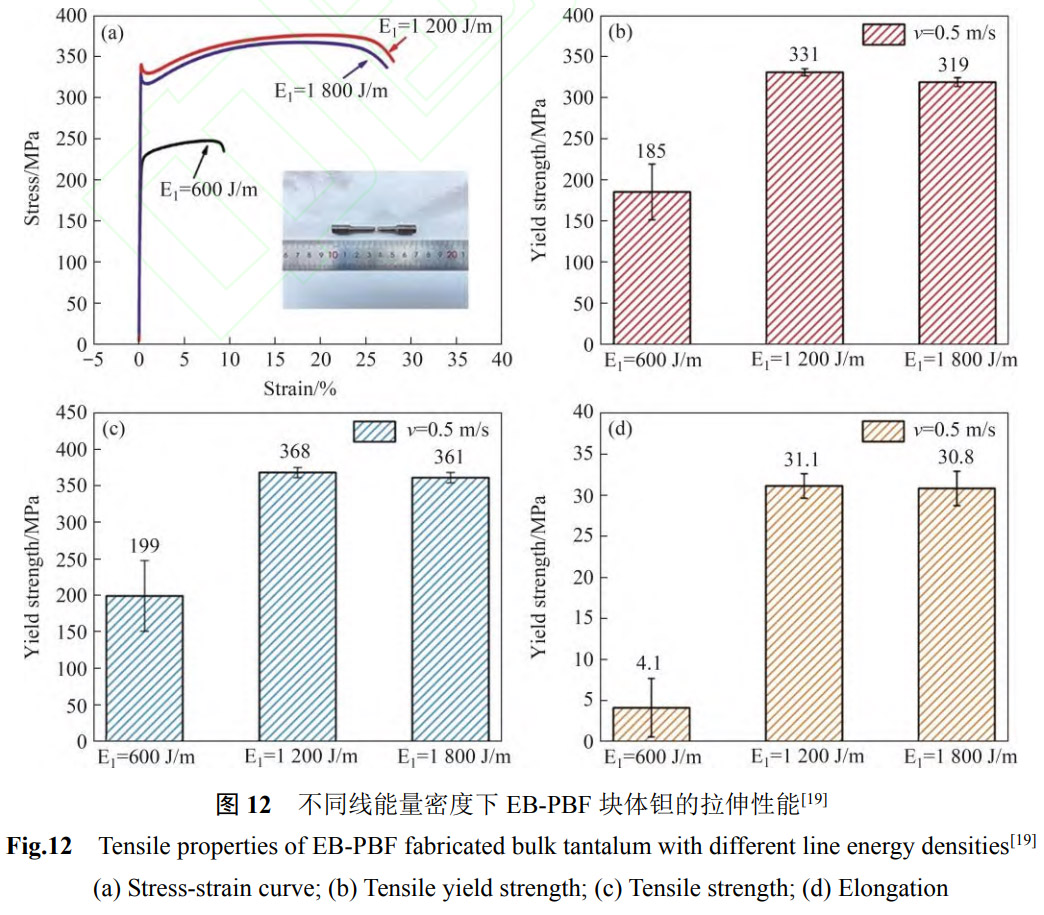

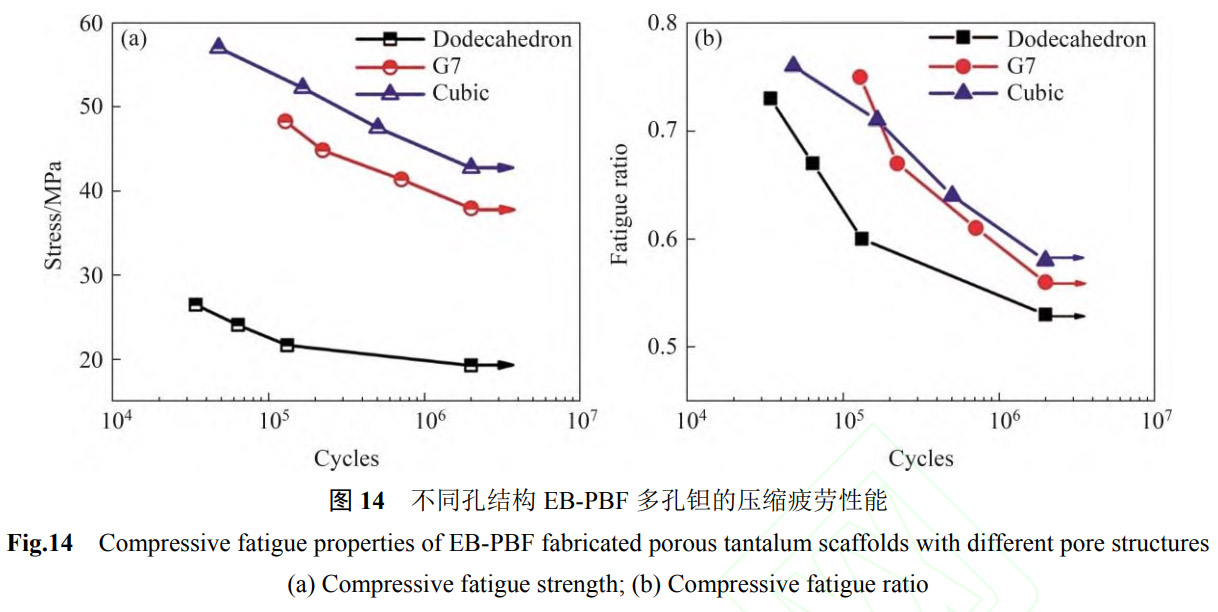

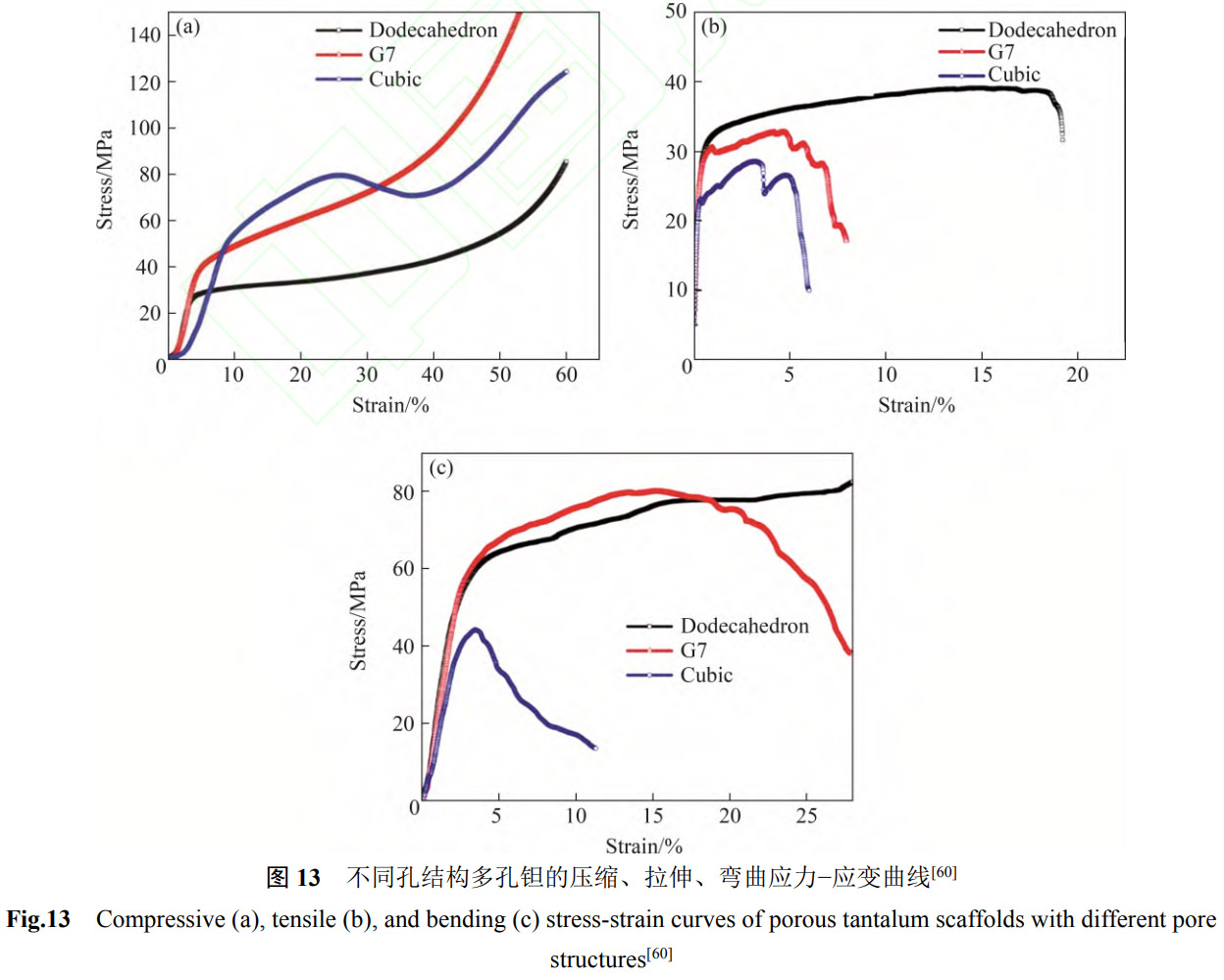

對比圖12以及表4，EB-PBF鉭的強度低于Ti-6Al-4V，但卻具有更高的模量[58]，要使得多孔鉭植入物強度滿足臨床力學使用需求，避免“應力屏蔽”現象，孔結構的設計就十分重要，其顯著影響著多孔鉭的模量、強度及變形行為[59]。圖13所示為不同孔結構多孔鉭的壓縮、拉伸以及彎曲應力-應變曲線[60]。在壓縮試驗中，G7和簡單立方結構的多孔鉭支架以桿筋的屈服變形為主，而菱形十二面體支架以彎曲變形為主，導致菱形十二面體多孔鉭支架的抗壓強度較低。但菱形十二面體多孔鉭支架具有較好的拉伸和彎曲性能。在拉伸和彎曲變形中，菱形十二面體多孔鉭支架的最大應力分布均勻，均勻的結構變形使得桿筋斷裂延緩;而G7和簡單立方結構多孔鉭支架由于應力集中在橫桿上，變形初期即出現桿筋斷裂。基于不同的變形行為，70%孔隙率的EB-PBF菱形十二面體、G7和簡單立方結構多孔鉭的抗壓強度依次降低。與L-PBF多孔鉭相比[61]，EB-PBF多孔鉭具有更好的延展性，其在彎曲過程中桿筋斷裂時的應變較高，甚至出現彎曲不斷裂的情況[62]，這主要得益于EB-PBF成形的真空環境使得多孔鉭的氧含量較低，多孔鉭具有更加優異的延展性。圖14所示為不同孔結構多孔鉭壓縮疲勞性能。從圖看出，隨循環周期增加，EB-PBF多孔鉭的壓縮疲勞強度和疲勞比(壓縮疲勞強度/壓縮平臺強度)逐步下降。相同孔隙率下，菱形十二面體、G7以及簡單立方結構在200萬次循環周期下對應的壓縮疲勞強度及疲勞比依次上升。表6所列為不同孔結構EB-PBF多孔鉭的力學性能[60]。相同孔隙率下，多孔鉭的模量和力學性能要低于多孔Ti-6Al-4V支架，但其依然介于人體皮質骨和松質骨之間，滿足骨植入材料的使用需求。而且，由于鉭較高的密度，為了保證植入物的質量不會太高，實際使用中很少會出現實體-多孔復合的鉭植入物，多孔鉭常以純多孔結構的髖關節墊塊、膝關節墊塊等填充材料的方式進行使用，這也使得鉭的使用場景要少于Ti-6Al-4V。

表6 70%孔隙率的EB-PBF多孔鉭的力學性能[60]

Table 6 Mechanical properties of porous tantalum with the porosity of 70% fabricated by EB-PBF

4.3 EB-PBF多孔鉭的臨床試驗

在臨床試驗方面，西安賽隆增材技術股份有限公司依托科技部國家重點研發計劃項目“個性化多孔鉭植入假體粉床電子束增材制造關鍵技術和臨床應用”項目(2016YFB101400)，累計完成100余例個性化多孔鉭臨床試驗，患者年齡3~83歲，植入物包括多孔鉭髖關節補塊、膝關節補塊、橈骨假體、舟骨假體等。如ZHANG等[63]利用EB-PBF多孔鉭橈骨假體對7例橈骨頭粉碎性骨折患者進行了橈骨頭置換術，術后隨訪數據顯示，患者術后疼痛減輕，肘關節功能改善，多孔鉭假體展現出優異骨長入特性。AO等[64]觀察了6例使用EB-PBF多孔鉭膝關節補塊進行全膝關節置換術翻修患者的恢復情況，其臨床手術照片如圖15所示，在術后26.3個月后，沒有患者出現任何手術相關并發癥，植入關節內的多孔鉭假體穩定，骨缺損得到有效重建，患者膝關節功能得到明顯改善。

5、EB-PBF骨科植入材料的機遇和挑戰

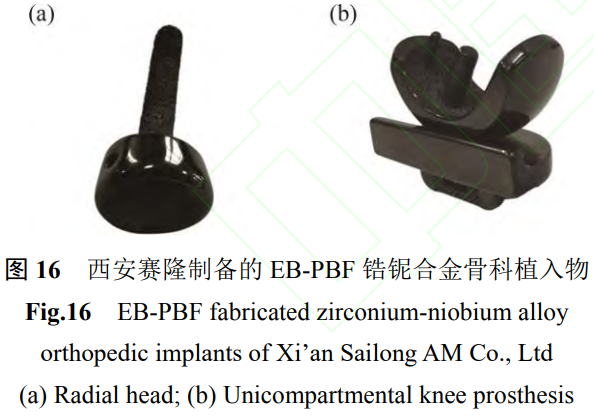

除了鈦合金和鉭之外，增材制造鋯鈮合金也是臨床上較為關注的硬組織植入材料。鋯鈮合金具有優異的生物相容性、良好的耐腐蝕性、適配的力學性能以及較低的密度[65-66]。利用該材料的氧化特性，經過原位氧化工藝可以在鋯鈮合金表面形成一層致密的氧化鋯陶瓷膜,使得該材料制成的假體兼具金屬的抗斷裂韌性和陶瓷的耐磨性[67]。利用增材制造一體成形的特點，可以制備兼具耐磨性和骨長入特性的雙功能界面假體(見圖16)，這使得其在關節面假體上有較好的應用。相對于鈦合金和鉭,增材制造鋯鈮合金的研究較為滯后,未見相關原料、工藝及臨床試驗的報導。隨著技術和設備的不斷發展，EB-PBF技術成形的骨科植入物逐步被醫患所認知和接受。然而，要想像傳統制造技術那樣獲得大規模使用，依然面臨以下幾個問題需要解決。

1）制造成本。隨著關節、脊柱帶量采購政策的落地，醫療器械公司對于植入物的制造成本十分敏感。基于EB-PBF技術疊層打印的成形方式以及較低的鈦合金粉末成本，使得EB-PBF鈦合金植入物的成本已與傳統機加+噴涂技術制備的植入物相當，這也是其如今批量使用的主要原因。然而，對于多孔鉭和鋯鈮合金等新材料而言，其較高的粉末制造成本以及因為增材制造過程中氧含量的不斷增加導致粉末循環使用次數的限制，使得增材制造多孔鉭、鋯鈮合金骨科植入物的成本極高，大大限制了其進一步商業化推廣應用。因此，鉭、鋯鈮等新材料球形金屬粉末低成本制造技術以及植入物批量生產過程中粉末循環使用準則的制定十分必要。

2）多孔結構設計。增材制造技術與傳統制造技術在骨科植入物制造上最大的區別就是其可以一體制造出不同的骨小梁多孔結構，以便于骨組織的充分生長。基于電子束快速掃描的特點，目前已報導的EB-PBF技術可以成形上百種多孔結構。然而，實際應用于臨床或者骨科植入物產品開發的孔結構十分有限。現有研究多聚焦于標準試樣孔形貌、孔隙率、孔徑等孔結構參數對力學性能以及骨長入特性的基礎研究，缺乏針對具體應用場景的適配性設計及產品研究。更關鍵的是，醫工交互平臺尚未成熟,臨床醫生對復雜孔結構的理解存在壁壘,導致設計成果難以轉化為臨床可用的標準化產品或定制化產品。因此,構建醫工協同數據庫、開發基于多孔結構的智能設計軟件十分必要。

3）檢測方法。作為典型的粉末床熔融技術，粉末的衛星粉、空心粉以及成形過程中工藝的不適配很容易在植入物中引入缺陷。除了明確粉末技術要求、建立粉末循環使用準則以及不同骨科植入物EB-PBF工藝規范外，通過后續檢測的方式在增材制造工藝后將不合格品檢出是目前常用的避免缺陷的方法。一方面，當前檢測主要依賴CT掃描，雖能精準表征金屬粉末內部氣孔分布，但單件檢測成本高達數千元，且耗時較長，難以滿足規模化生產需求;另一方面，傳統抽樣檢測方式存在漏檢風險，這給臨床應用帶來了極大的風險。因此，尋找快速、低成本以及可靠的檢測方法也是決定EB-PBF骨科植入物能否批量商業化應用的關鍵。

6、結語

隨著設備與技術的不斷成熟，EB-PBF技術制備的鈦合金骨科植入物已獲得規模化的商業應用，多孔鉭、鋯鈮合金骨科植入物也展現出較好的臨床應用前景。但現階段，多孔結構設計壁壘、檢測方法的缺失以及鉭粉、鋯鈮粉較高的生產及使用成本，阻礙著EB-PBF骨科植入物的進一步發展，需要材料、設備供應商以及醫療器械公司、臨床醫生、政府監管部門共同協作和努力，推動EB-PBF技術乃至增材制造技術在骨科植入物領域的進一步發展，提升國民生命健康水平。

參考文獻:

[1]尹浜兆，秦瑜，溫鵬，等.激光粉末床熔融制備金屬骨植入物[J].中國激光,2020,47(11):8-25.

YIN Bangzhao, QIN Yu, WEN Peng,et al. Laser powder bed fusion for fabrication of metal orthopedic implants[J].Chinese Journal of Lasers,2020,47(11):8-25.

[2]楊坤，湯慧萍，李元元.粉末床電子束3D打印醫用金屬材料的研究進展[J].功能材料,2020,51(3):3038-3046.

YANG Kun, TANG Huiping, LI Yuanyuan. Development and application of orthopaedic medical materials by selective electron beam melting processes[J]. Journal of Functional Materials,2020,51(3):3038-3046.

[3] GUO C, GE W J, LIN F. Effects of scanning parameters on material deposition during electron beam selective melting of Ti-6Al-4V powder[J]. Journal of Materials Processing Technology,2015,217:148-157.

[4]周銀.基于骨長入模型的多孔植入物優化設計[D].南京:東南大學,2019.

ZHOU Yin. Optimization design of porous implant based on bone ingrowth model[D]. Nanjing: Southeast University,2019.

[5]CHENG A, HUMAYUN A, COHEN D J, et al. Additively manufactured 3D porous Ti-6Al-4V constructs mimic trabecular bone structure and regulate osteoblast proliferation,differentiation and local factor production in a porosity and surface roughness dependent manner[J]. Biofabrication,2014,6(4):045007.

[6]GAO H R, YANG J Z, JIN X, et al. Porous tantalum scaffolds: fabrication, structure, properties, and orthopedic applications[J]. Materials& Design, 2021, 210: 110095.

[7]CHEN L Y, LIANG S X, LIU Y J, et al. Additive manufacturing of metallic lattice structures: Unconstrained design, accurate fabrication, fascinated performances, and challenges[J]. Materials Science& Engineering R,2021,146:100648.

[8]楊坤，湯慧萍，王建，等.標準化和增材制造個性化多孔鉭植入體的研究進展[J].熱加工工藝,2017,46(22):5-8.

YANG Kun, TANG Huiping, WANG Jian, et al. Research development of standardized and additively manufactured custom-made porous tantalum implant[J]. Hot Working Technology,2017,46(22):5-8.

[9]汪小康，吳麗光，葉建波，等.選區激光熔化316L不銹鋼梯度晶格結構的壓縮性能[J].粉末冶金材料科學與工程,2025,30(5):446-455.

WANG Xiaokang, WU Liguang, YE Jianbo, et al.Compressive properties of selective laser melted 316L stainless steel gradient lattice structures[J]. Materials Science and Engineering of Powder Metallurgy, 2025, 30(5): 446-455.

[10] PONADER S, VAIRAKTARIS E, HEINL P, et al. Effects of topographical surface modifications of electron beam melted Ti-6Al-4V titanium on human fetal osteoblasts[J]. Journal of Biomedical Materials Research Part A, 2008, 84A(4):1111-1119.

[11] SARACYAKUPOGLU T. The qualification of the additively manufactured parts in the aviation industry[J]. American Journal of Aerospace Engineering, 2019,6(1): 1-10.

[12] RAMSPERGER M, EICHLER S. Electron beam based additive manufacturing of alloy 247 for turbine engine application: from research towards industrialization[J].Metallurgical and Materials Transactions A, 2023, 54(5):1730-1743.

[13]馬悅，袁鐵錘，黃洋，等.激光粉末床熔融304L不銹鋼顯微組織及力學性能各向異性[J].粉末冶金材料科學與工程,2025,30(4):364-377.

MA Yue, YUAN Tiechui, HUANG Yang, et al.Microstructure and anisotropic mechanical properties of laser powder bed fusion 304L stainless steel[J]. Materials Science and Engineering of Powder Metallurgy, 2025, 30(4):364-377.

[14] RADLOF W, POLLEY C, SEITZ H, et al. Influence of structure-determining parameters on the mechanical properties and damage behavior of electron beam melted lattice structures under quasi-static and fatigue compression loading[J]. Materials Letters,2021,289:129380.

[15] HUO P C,ZHAO Z Y,BAI P K,et al. Deformation evolution and fracture mechanism of porous TC4 alloy scaffolds fabricated using selective laser melting under uniaxial compression[J]. Journal of Alloys and Compounds, 2021,861:158529.

[16] AHMADI S M, YAVARI S A, WAUTHLE R, et al.Additively manufactured open-cell porous biomaterials made from six different space-filling unit cells: the mechanical and morphological properties[J]. Materials, 2015, 8(4):1871-1896.

[17]湯慧萍.粉末床電子束3D打印Ti-6Al-4V合金的工程應用技術研究進展[J].中國材料進展,2020,39(7):551-558.

TANG Huiping. Research progress on engineering application of Ti-6Al-4V alloy fabricated by selective electron beam melting process[J]. Materials China, 2020,39(7):551-558.

[18] ZHANG L C, LIU Y J, LI S J, et al. Additive manufacturing of titanium alloys by electron beam melting: a review[J].Advanced Engineering Materials,2018,20(5):1700842.

[19] GUO Y, CHEN C, WANG Q B, et al. Microstructural evolution and mechanical behavior of additively manufactured tantalum produced by electron beam powder bed fusion[J]. International Journal of Refractory Metals and Hard Materials,2023,110:106046.

[20]張靖.電子束選區熔化數字式掃描控制系統研究[D].北京:清華大學,2011.

ZHANG Jing. Research on digitized scanning control system for electron beam selective melting[D]. Beijing: Tsinghua University,2011.

[21]岳曉澤，魏愷文，劉宇光，等.高功率激光粉末床熔融成形GH4169高溫合金的顯微組織與力學性能研究[J].中國激光,2025,52(4):183-194.

YUE Xiaoze, WEI Kaiwen,LIU Yuguang, et al.Microstructure and mechanical properties of GH4169 superalloy via high-power laser powder bed fusion[J].Chinese Journal of Lasers, 2025, 52(4): 183-194.

[22] SRIVASTAVA M, RATHEE S, PATEL V, et al. A review of various materials for additive manufacturing: recent trends and processing issues[J]. Journal of Materials Research and Technology,2022,21:2612-2641.

[23] JIAO M H, LONG H Y, XIAO B W, et al. Electron beam powder bed fusion additive manufacturing: a comprehensive review and its development in China[J]. Additive Manufacturing Frontiers,2024,3(4):200177.

[24] YADROITSEV I, KRAKHMALEV P, YADROITSAVA I.Selective laser melting of Ti6Al4V alloy for biomedical applications: temperature monitoring and microstructural evolution[J]. Journal of Alloys and Compounds, 2014, 583:404-409.

[25] GALARRAGA H, LADOS D A, DEHOFF R R, et al.Effects of the microstructure and porosity on properties of Ti-6Al-4V ELI alloy fabricated by electron beam melting(EBM)[J].Additive Manufacturing,2016,10:47-57.

[26] SAMES W. Additive manufacturing of inconel 718 using electron beam melting: processing, post-processing,&mechanical properties[D]. Texas: Texas A&M University,2015.

[27] YANG K, WANG J, TANG H P, et al. Additive manufacturing of in-situ reinforced Ti-35Nb-5Ta-7Zr(TNTZ)alloy by selective electron beam melting(SEBM)[J]. Journal of Alloys and Compounds, 2020, 826: 154178.

[28] BAUEREISS BA, SCHAROWSKY T, KORNER C. Defect generation and propagation mechanism during additive manufacturing by selective beam melting[J]. Journal of Materials Processing Technology, 2014, 214(11): 2522-2528.

[29] LU S L, QIAN M, TANG H P, et al. Massive transformation in Ti-6Al-4V additively manufactured by selective electron beam melting[J]. Acta Materialia,2016,104:303-311.

[30] EVERHART W, DINARDO J, BARR C, et al. The effect of scan length on the structure and mechanical properties of electron beam-melted Ti-6Al-4V[J]. Metallurgical and Materials Transactions A, 2017, 48A(2): 697-705.

[31]葛文君，郭超，林峰.工藝參數對電子束選區熔化成形Ti6Al4V合金顯微組織的影響[J].稀有金屬材料與工程,2015,44(12):3215-3218.

GE Wenjun, GUO Chao, LIN Feng. Microstructures of Ti-6Al-4V components synthesized via electron beam selective melting[J]. Rare Metal Materials and Engineering,2015,44(12):3215-3218.

[32] TANG H P, QIAN M, LIU N, et al. Effect of powder reuse times on additive manufacturing of Ti-6Al-4V by selective electron beam melting[J]. The Journal of the Minerals,Metals& Materials Society,2015,67(3):555-563.

[33] SUN Y Y, GULIZIA S, FRASER D, et al. Layer additive production or manufacturing of thick sections of Ti-6Al-4V by selective electron beam melting(SEBM)[J]. The Journal of the Minerals, Metals& Materials Society, 2017, 69(10):1836-1843.

[34] ZHAI Y W, GALARRAGA H, LADOS D A. Microstructure evolution, tensile properties, and fatigue damage mechanisms in Ti-6Al-4V alloys fabricated by two additive manufacturing techniques[J]. Procedia Engineering, 2015,114:658-666.

[35]郭金鑫，于大千，闞文斌，等.控溫策略優化對電子束選區熔化成形TC4鈦合金力學性能的影響[J].材料研究與應用,2023,17(6):1015-1022.

GUO Jinxin, YU Daqian, KAN Wenbin, et al. Influence of temperature control strategy optimization on the mechanical properties of TC4 titanium alloy fabricated by electron beam selective melting[J]. Materials Research and Application,2023,17(6):1015-1022.

[36] BRUNO J, ROCHMAN A, CASSAR G. Effect of build orientation of electron beam melting on microstructure and mechanical properties of Ti-6Al-4V[J]. Journal of Materials Engineering and Performance,2017,26(2):692-703.

[37] EDWARDS P, O'CONNER A, RAMULU M. Electron beam additive manufacturing of titanium components: properties and performance[J]. Journal of Manufacturing Science and Engineering,2013,135(6):061016.

[38] WANG Y H, JING Z H, XU L, et al. Comparative effects of porous tantalum and porous titanium: a systematic review and meta-analysis[J/OL]. The Journal of Arthroplasty,[2026-03-02].https://doi.org/10.1016/j.arth.2025.09.024.

[39] SMITH J O, SENGERS B G, AARVOLD A, et al. Tantalum trabecular metal-addition of human skeletal cells to enhance bone implant interface strength and clinical application[J]. Journal of Tissue Engineering and Regenerative Medicine,2014,8(4):304-313.

[40] ZHONG H Z, SONG T T, LI C W, et al. The Gibson-Ashby model for additively manufactured metal lattice materials: its theoretical basis, limitations and new insights from remedies[J]. Current Opinion in Solid State and Materials Science,2023,27(3):101081.

[41] HEINL P, KORNER C, SINGER R F. Selective electron beam melting of cellular titanium: mechanical properties[J].Advanced Engineering Materials,2008,10(9):882-888.

[42] LI S J, XU Q S, WANG Z, et al. Influence of cell shape on mechanical properties of Ti-6Al-4V meshes fabricated by electron beam melting method[J]. Acta Biomaterialia,2014,10(10):4537-4547.

[43] LI S J, MURR L E,CHENG X Y,et al. Compression fatigue behavior of Ti-6Al-4V mesh arrays fabricated by electron beam melting[J]. Acta Materialia,2012,60(3):793-802.

[44] GIBSON L J, ASHBY M F. Cellular Solids: Structure and Properties[M]. Cambridge: Cambridge University Press,1997.

[45]HEINL P, MULLER L, KORNER C, et al. Cellular Ti-6Al-4V structures with interconnected macro porosity for bone implants fabricated by selective electron beam melting[J].Acta Biomaterialia,2008,4(5):1536-1544.

[46]張學哲.電子束選區熔化Ti-6Al-4V點陣材料成形能力及性能研究[D].沈陽:東北大學,2019.

ZHANG Xuezhe. Additive manufacturing of Ti-6Al-4V lattice materials by selective electron beam melting:manufacturability and properties[D]. Shenyang: Northeastern University,2019.

[47] ATAEE A, LI Y C, FRASER D, et al. Anisotropic Ti-6Al-4V gyroid scaffolds manufactured by electron beam melting(EBM) for bone implant applications[J]. Materials& Design,2018,137:345-354.

[48]YANEZ A,FIORUCCI M P,CUADRADO A,et al. Surface roughness effects on the fatigue behaviour of gyroid cellular structures obtained by additive by additive manufacturing[J].International Journal of Fatigue, 2020, 138: 105702.

[49] YANEZ A, CUADRADO A, MARTEL O, et al. Gyroid porous titanium structures: a versatile solution to be used as scaffolds in bone defect reconstruction[J]. Materials&Design,2018,140:21-29.

[50] HRABE N W, HEINL P, FLINN B, et al.Compression-compression fatigue of selective electron beam melted cellular titanium(Ti-6Al-4V)[J]. Journal of Biomedical Materials Research Part B: Applied Biomaterials,2011,99B(2):313-320.

[51] ZHANG X Z, LEARY M, TANG H P, et al. Selective electron beam manufactured Ti-6Al-4V lattice structures for orthopedic implant applications: current status and outstanding challenges[J]. Current Opinion in Solid State and Materials Science, 2018, 22(3): 75-99.

[52] ZHANG X Z, TANG H P, LEARY M, et al. Toward manufacturing quality Ti-6Al-4V lattice struts by selective electron beam melting(SEBM) for lattice design[J]. The Journal of the Minerals, Metals& Materials Society, 2018,70(9):1870-1876.

[53]楊柳,王富友.醫學 3D打印多孔鉭在骨科的應用[J].陸軍軍醫大學學報,2019,41(19):1859-1866.

YANG Liu, WANG Fuyou. Progress of 3D printed porous tantalum in orthopedics[J]. Journal of Army Medical University,2019,41(19):1859-1866.

[54]趙德偉，李軍雷.多孔Ta的制備及其作為骨植入材料的應用進展[J].金屬學報,2017,53(10):1303-1310.

ZHAO Dewei, LI Junlei. Fabrication of the porous tantalum and its current status used as orthopedics implants materials[J].Acta Metallurgica Sinica,2017,53(10):1303-1310.

[55] ZHOU L B, CHEN J, LI C, et al. Microstructure tailoring to enhance strength and ductility in pure tantalum processed by selective laser melting[J]. Materials Science and Engineering A,2020,785:139352.

[56] SONG C H, DENG Z T, ZOU Z, et al. Pure tantalum manufactured by laser powder bed fusion: influence of scanning speed on the evolution of microstructure and mechanical properties[J]. International Journal of Refractory Metals and Hard Materials,2022,107:105882.

[57] ZHOU L B, YUAN T C, LI R D, et al. Selective laser melting of pure tantalum: densification, microstructure and mechanical behaviors[J]. Materials Science and Engineering A,2017,707:443-451.

[58] MARTIENSSEN W, WARLIMONT H. Springer Handbook of Condensed Matter and Materials Data[M]. Berlin:Springer,2005.

[59]楊景周，倪曉軍，程豪，等.增材制造多孔鉭骨科植入材料研究進展[J].稀有金屬材料與工程，2026，55(3):808-829.

YANG Jingzhou, NI Xiaojun, CHENG Hao, et al. Research progress of additively manufactured porous tantalum orthopedic implantable material[J]. Rare Metal Materials and Engineering,2026,55(3):808-829.

[60] GUO Y, CHEN C, PAN Y M, et al. Influence of pore structures on deformation behavior and mechanical properties of porous tantalum scaffolds fabricated by electron beam powder bed fusion[J]. Transactions of Nonferrous Metals Society of China, 2023, 33(12): 3725-3738.

[61] YANG J Z, JIN X, GAO H R, et al. Additive manufacturing of trabecular tantalum scaffolds by laser powder bed fusion:mechanical property evaluation and porous structure characterization[J]. Materials Characterization, 2020, 170:110694.

[62] TANG H P, YANG K, JIA L,et al. Tantalum bone implants printed by selective electron beam manufacturing(SEBM)and their clinical applications[J]. The Journal of the Minerals,Metals& Materials Society, 2020, 72(3): 1016-1021.

[63] ZHANG C G, CHEN H, FAN H Q, et al. Radial head replacement using personalized 3D printed porous tantalum prosthesis[J]. Journal of Materials Research and Technology,2022,20:3705-3713.

[64] AO Y N, GUO L, CHEN H, et al. Application of three-dimensional-printed porous tantalum cones in total knee arthroplasty revision to reconstruct bone defects[J].Frontiers in Bioengineering and Biotechnology, 2022, 10:925339.

[65]吳妍貝.鋯鈮合金單髁假體生物力學研究[D].天津:天津理工大學,2025.

WU Yanbei. Biomechanical study of zirconium-niobium alloy unicondylar prosthesis[D]. Tianjin: Tianjin University of Technology,2025.

[66]吳妍貝，郝溥俊，高麗蘭，等.骨-多孔鋯鈮合金假體界面應力分析[J/OL].天津理工大學學報，[2026-01-29].https://link.cnki.net/urlid/12.1374.N.20250123.1452.006.

WU Yanbei, HAO Fujun, GAO Lilan, et al. Stress analysis of the bone-porous zirconium-niobium alloy prosthesis interface[J/OL]. Journal of Tianjin University of Technology,[2026-01-29]. https://link.cnki.net/urlid/12.1374.N.20250123.1452.006.

[67] HOFER J K, EZZET K A. A minimum 5-year follow-up of an oxidized zirconium femoral prosthesis used for total knee arthroplasty[J]. The Knee,2014,21(1):168-171.

（注，原文標題：電子束粉末床熔融鈦合金和多孔鉭骨科植入材料的研究及應用進展_郭瑜）
